Gabarit de construction d'un brigantin

Aller en bas  Message [Page 1 sur 1]

1Gabarit de construction d'un brigantin Empty Gabarit de construction d'un brigantin le Ven 16 Sep 2011 - 19:14

Dids

Dids

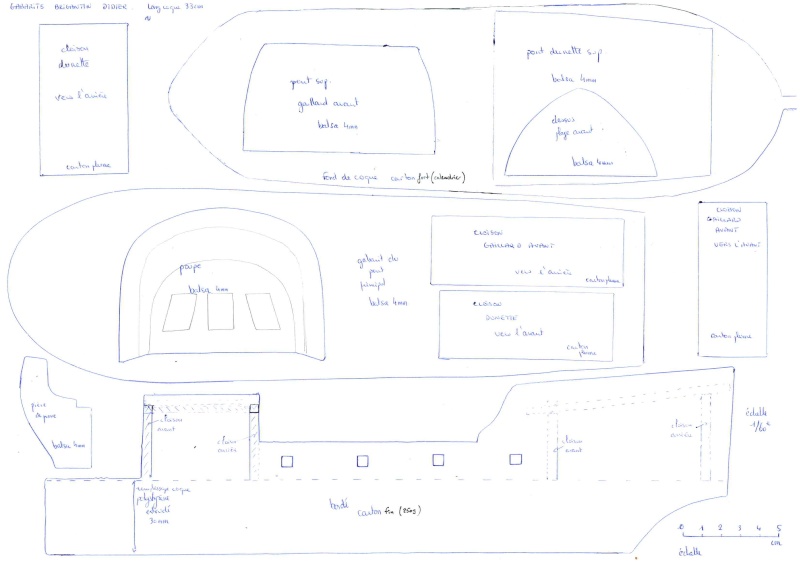

Ce gabarit est issu au départ des plans proposés par Gary Chalk dans Wargames Illustrated.

Il est juste plus long et plus large que l'original.


Gabarit de construction d'un brigantin Doc20110


là, c'est le gabarit incomplet pour le sloop (original tracé à partir des cotes de l'Adventure de Barbe noire). Je refait une copie A3 la semaine prochaine.

Gabarit de construction d'un brigantin Doc20111

http://www.maistrepique.fr

2Gabarit de construction d'un brigantin Empty Re: Gabarit de construction d'un brigantin le Ven 16 Sep 2011 - 19:25

Dids

Dids
Et là, juste pour information, il faudra que je refasse une copie A3 plus nette, c'est le deuxième profil de brigantin. Pas de gaillard d'avant, sur le modèle du "Ranger" de Charles Vane.

Gabarit de construction d'un brigantin Gabari10

http://www.maistrepique.fr

3Gabarit de construction d'un brigantin Empty Re: Gabarit de construction d'un brigantin le Ven 16 Sep 2011 - 19:27

Patrice

Patrice
Admin
Merci Dids ! Very Happy

...mais ce gabarit je le trouve toujours très large et j'ai du mal avec le chateau arrière qui déborde bizarrement. Est-ce normal ? scratch study


_________________
« Il vaut mieux faire face à ce qui est derrière nous, que tourner le dos à ce qui est devant ! » (capitaine Huchehault)
http://www.argad-bzh.fr/argad/

4Gabarit de construction d'un brigantin Empty Re: Gabarit de construction d'un brigantin le Ven 16 Sep 2011 - 20:06

Dids

Dids
C'est à la fois une simplification de la forme des galeries et une forme réellement appliquée, Voici quelques exemples :

Gabarit de construction d'un brigantin Part110

Gabarit de construction d'un brigantin Str2510

http://www.maistrepique.fr

5Gabarit de construction d'un brigantin Empty Re: Gabarit de construction d'un brigantin le Ven 16 Sep 2011 - 20:07

Dids

Dids
Maintenant, il suffit de tailler la pièce de poupe à la dimension du gaillard d'arrière pour ne pas avoir ce "débord" qui ne te plait pas.

D'ailleurs sur mon second brigantin, il est quasiment inexistant.

http://www.maistrepique.fr

6Gabarit de construction d'un brigantin Empty Re: Gabarit de construction d'un brigantin le Ven 16 Sep 2011 - 20:14

Dids

Dids
Il y a d'autres formes de toute façon :

Pour le XVIIe siècle, sur le modèle des galions,

navire hollandais, Rotte lowe
Gabarit de construction d'un brigantin 410

navire allemand ou russe, Ekaterina :

Gabarit de construction d'un brigantin Q-ekat10

le Prinz willem :

Gabarit de construction d'un brigantin Table010

http://www.maistrepique.fr

7Gabarit de construction d'un brigantin Empty Re: Gabarit de construction d'un brigantin le Ven 16 Sep 2011 - 20:23

Dids

Dids
Pour le XVIIIe, c'est différent :

un navire russe, le Predestinacia :

Gabarit de construction d'un brigantin Predes10

Le San Felipe, Espagnol de 1690 :
Gabarit de construction d'un brigantin Table011

http://www.maistrepique.fr

8Gabarit de construction d'un brigantin Empty Re: Gabarit de construction d'un brigantin le Ven 16 Sep 2011 - 21:42

Dids

Dids
Pour les petites unités, d'autres exemples :

Sloop des Bermudes :

Gabarit de construction d'un brigantin Bermud10

Shooner américain fin XVIII :

Gabarit de construction d'un brigantin Privat10

"Snow" anglais, un brigantin armé :

Gabarit de construction d'un brigantin A_nava10

Gabarit de construction d'un brigantin A_nava11

Un "Yacht" hollandais :

Gabarit de construction d'un brigantin A_dutc11

http://www.maistrepique.fr

9Gabarit de construction d'un brigantin Empty Re: Gabarit de construction d'un brigantin le Sam 17 Sep 2011 - 10:41

flavien


intéressant...

10Gabarit de construction d'un brigantin Empty Re: Gabarit de construction d'un brigantin le Mar 21 Fév 2012 - 0:16

malo du Kern

malo du Kern
Bonsoir Dids,
Bel effort de recherche.
Merci pour l'aide apporté par tes gabarits
Mais...
Si je me réfère à ce que tu as publié et se référant à
http://blackbeardsloopadventure.com/index.php?option=com_content&view=article&id=4&Itemid=20
Dimensions of Jamaica Sloop ADVENTURE
Length load water line 57’ 3” 17.3736m=longueur de flottaison
Length overall 64’ 0”
Length sparred 125’ 3”
Beam molded 20’ 6” 6,1m=largeur du navire
Ces proportions sont celles du dessin que tu présentais juste au dessous.

Par contre, ton gabarit de sloop placé sous word, zoom=183%,
longueur de flottaison=17.3 cm
mais...largeur du navire=7cm au lieu de 6,1cm

Ne le trouves tu pas un peu....ventru!javascript:emoticonp('Surprised')


http://malo.du.kern.free.fr/Escarmouche.html

11Gabarit de construction d'un brigantin Empty Re: Gabarit de construction d'un brigantin le Jeu 23 Fév 2012 - 21:24

captain Y FRAKASS

captain Y FRAKASS
Salutations MALO de la bas.... Rolling Eyes Laughing Laughing

L'échelle pour les figurines 28mm est le 1/56° et si tu recherche d'autres gabarits tels que nos Galions espagnols aperçus lors de notre MEGA Bordeluche, donne moi ton mail perso en MP je t'enverrai les fameux gabarits..., Cool

Quant aux gabarits pour les barraques de p'tit père GARY CHALK, rapproche toit de Patrice qui viens de les recevoir... Wink

Quant à ta mobilité vers la région Bordeloise, tes compagnons Bretons devraient descendre en masse en OCTOBRE prochain... Wink

http://www.stratejeux.net

12Gabarit de construction d'un brigantin Empty Re: Gabarit de construction d'un brigantin le Ven 24 Fév 2012 - 15:44

malo du Kern

malo du Kern
@captain Y FRAKASS a écrit:

L'échelle pour les figurines 28mm est le 1/56°
Bonjour Captain,

Tu viens de me confirmer l’échelle des bateaux et autre décors au 1/56.
Je m’intéresse à la dauphine et aussi à la Belle de Cavalier de la Salle
merci.

http://malo.du.kern.free.fr/Escarmouche.html
